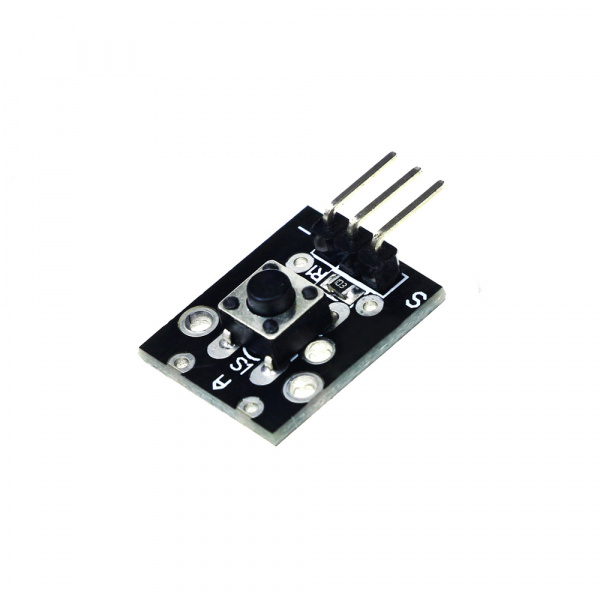

Модуль датчика тактовой кнопки KY-004

Модуль KY-004 позволяет смонтировать кнопку на передней панели небольшого прибора благодаря отверстиям в плате. При использовании модуля кнопки облегчается макетировании схем. Модуль предназначен для использования в самом широком круге схем и приборов бытового, офисного и метрологического назначения.

Полезные особенности KY-004
Кнопка имеет 2 контакта. Они замыкаются при нажатии и размыкаются при отпускании. Если назначение KY-004 в схеме – простое соединение линий при нажатии, то используется только 2 проводника соединенные с контактами I а также с центральным контактом. Модуль позволяет обеспечить высокий потенциал выхода при отпущенном состоянии кнопки. При этом на контакт
S подается напряжение требуемой величины, чаще всего это напряжение питания. В таком случае используется 3 провода.

Характеристики:
Предельный режим
коммутируемое напряжение 12 В
коммутируемый ток 50 мА
Сопротивление контактов
замкнутых 50 мОм
разомкнутых 100 MОм
Количество нажатий 100 000
Температура воздух
